해결 : 이 문제는 대부분
잘못된 하드웨어 연결(easyDSP pod와 MCU 보드간)에 의한 것입니다.
스텝 1 : 도움말을 기반으로 현재 연결이 올바른 지
다시 한번 확인해 주십시요. 만약 오류가 발견되지 않는 다면 스텝2로 넘어갑니다.
스텝 2
: 아래 그림을 참조하여 부팅시 easyDSP핀의 실제 파형을 관찰하여 주십시요. easyDSP의 /RESET 신호가 DSP에 직결되지
않을 경우에는 (예를 들어, 전원 감시 IC가 그 중간에 위치할 경우), DSP의 리셋 신호를 직접 관찰하여
주십시오.
확인

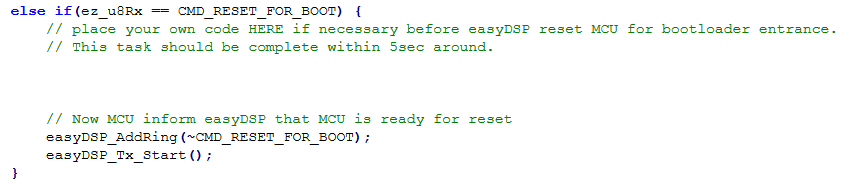

1 : MCU 리셋 입력 신호(NRST)가 Low->High로
변경될 때, easyDSP의
BOOT신호가
High이어야 합니다.
easyDSP /RESET 신호가 MCU에 직결된 경우에는 하기 그림처럼 이 조건이
보장됨.
직결되지 않고 중간에 전원 감시 IC가 있을 경우에는 전원 감시 IC의 동작 조건에 따라 이 조건이
만족되지 않을 수 있음.
확인 2 :
easyDSP RX핀에 0x7F 값이 송출된 후 TX핀에 0x79값이 송출됨.
/RESET핀이 High가 된 이후 약 1.050sec 이후에 RX를 통해 easyDSP로부터 MCU에게
0x7F(even parity)가 전달됩니다. 보딩 bps는 보통 115200bps 또는 57600bps이지만 MCU종류에 따라
다를 수 있습니다. 전달된 0x7F을 기반으로 MCU는 bps를 파악하여, TX를 통해 파악된 bps로 다시 easyDSP에
0x79(even parity)값을 보내줍니다. 이러한 작업을 통해, 상호간에 bps를 공유하는 auto bauding이 완료되는
것입니다.
오토보딩이 실패할 수 있는 경우는 하기와 같습니다.
경우 1 : 0x79가 관찰되지 않은 경우. 이 경우 보통
Option Byte를 제대로 설정하지 않아서 리셋 이후 MCU가 부트로더로 진입하지 않는 경우이므로 Option Byte를 재 설정하시기
바랍니다.
경우 2 : 0x79가 관찰되나 0x7F와 다른 bps를 보이는 경우. 이 경우는 MCU가 정확한 bps로
오토보딩하지 못한 예이며, easydsp@gmail.com
으로 리포팅하여 주시기 바랍니다.
